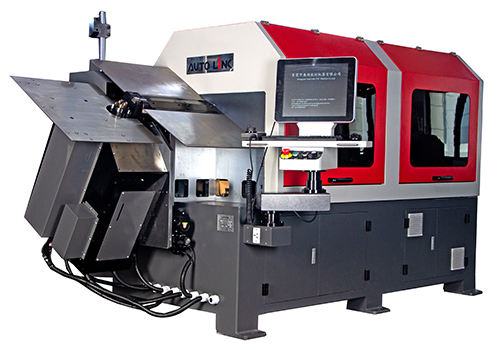

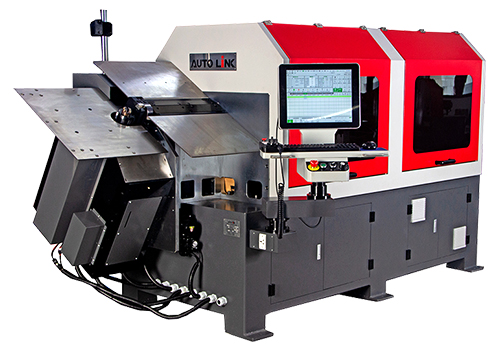

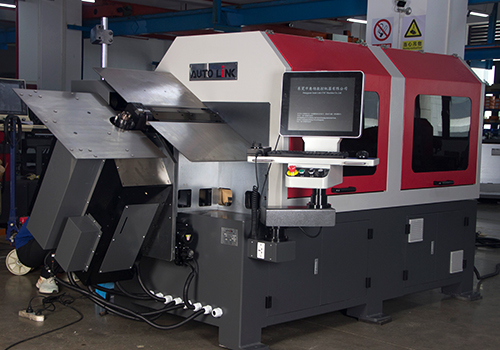

產品參數
| 機型 | WB-3D908R |
|---|---|
| 線徑區間 | 軟線 600N/mm² ∮3.0mm-∮8.0mm |
| 硬線 1900N/mm² ∮3.0mm-∮6.0mm | |
| 送線伺服電機 | 5.5KW |
| 轉線伺服電機 | 3.0KW |
| 平臺升降伺服電機 | 1.0KW |
| 外扭升降伺服電機 | 1.0KW |
| 內扭升降伺服電機 | 1.0KW |
| 切斷伺服電機 | 2.0KW |
| 內扭伺服電機 | 2.0KW |
| 外扭伺服電機 | 2.0KW |
| 左右偏移伺服電機 | 2.0KW |
| 送線精度 | ±0.1mm |
| 送線輪組 | 3組 |
| 轉線角度 | 0°-360° |
| 平板升降范圍 | +80mm至-20mm |
| 內扭升降范圍 | 0到+40mm |
| 外扭升降范圍 | 0到+30mm |
| 左右偏移范圍 | 左40mm 右40mm |
| 送料架 | 1000KG |
| 界面操作語言 | 中英文 |
| 機器尺寸 | 3200*1950*1750mm |
產品細節圖
 |
 |

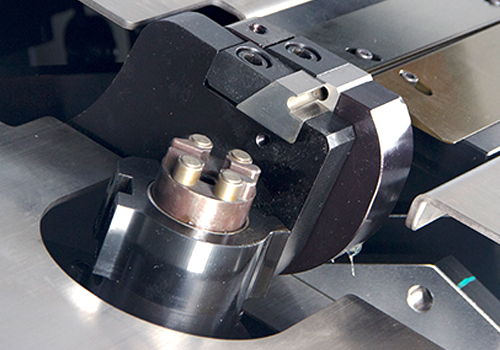

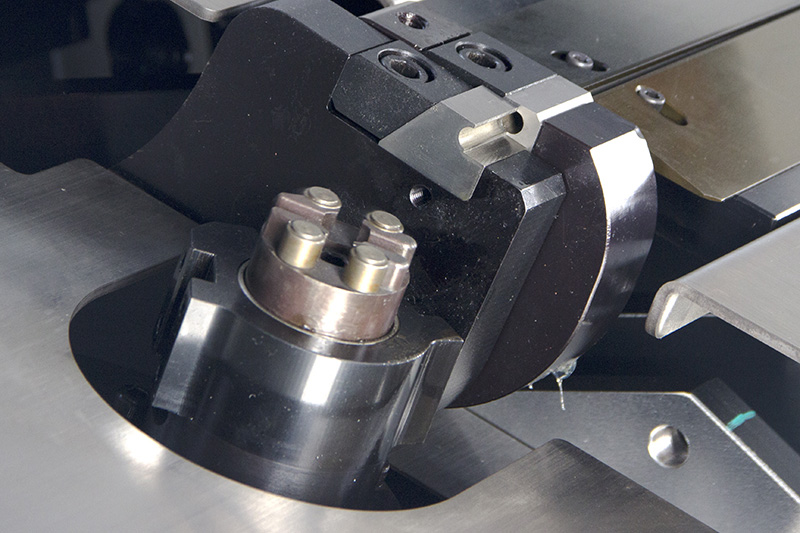

| 送線箱一體式精鑄結構，精度高 | 內模可旋轉可折多個R角，操作更簡單 |
 |
 |
| 轉頭臂長800mm，可360度旋轉，高速穩定性好 | 全伺服內扭外扭 折彎更輕松 |
1、外扭、內扭可單獨控制升降。（優點：加工時內扭轉可以不升降，外扭轉單獨升降左右加工，線材可以不用退出內扭。內扭轉?？梢宰鲭p層模并可配合扭轉更多R角或短線位。更快更穩定）
2、扭轉頭整體裝置可左右偏移。（優點：內扭轉可偏心加工。可使用的R角更多更靈活）
3、切刀包線切斷，切口更平整絲滑
4、轉線可360°旋轉。（優點：轉線360?復雜產品調機快速方便）
5、采用新型工業智能電腦控制。（優點：新手操作易上手，產品調試更容易操作，更方便更快捷）
